A teljes traffipaxvédelmi rendszer kialakításához a KIYO GPS U1 telepített traffipaxjelzőt és a KIYO D Ultimate lézeres jelzőkészüléket a hozzájuk tartozó kommunikációs kábellel össze kell kötni.
A kommunikációs kábel a két egység összekötésén kívül, önállóan a KIYO GPS U1 telepített traffipaxjelzőhöz is használható. Ekkor a kábelen található többszínű LED is figyelmeztetést ad a GPS U1 alapvető beszédhang figyelmeztetései mellett, így segítségével a GPS U1 műszerfal alá, vagy egyéb tartórekeszekbe is elrakható, nem szükséges a GPS-es egység kijelzőjét látni.
A kábelen található mono jack aljzat segítségével külső hangszóró is csatlakoztatható a jelzések hangerejének növelésére.

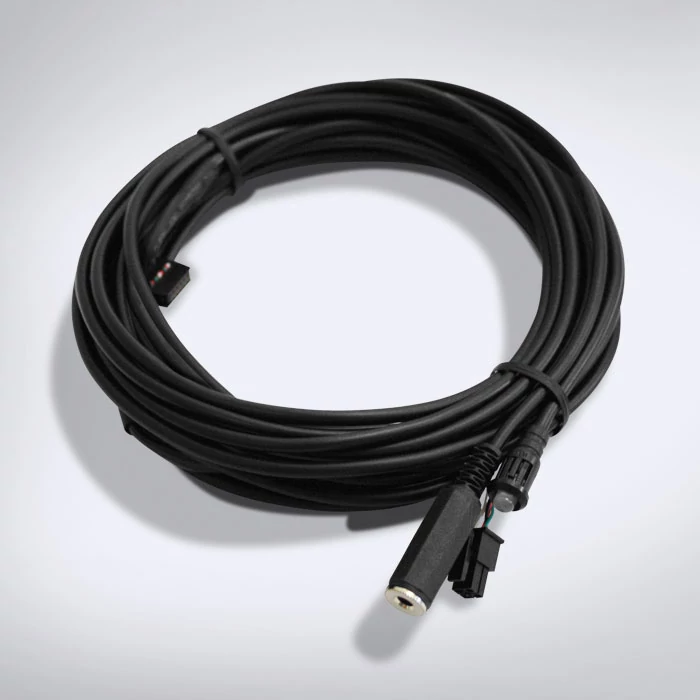

Kommunikációs kábel részei:
1. Többszínű LED visszajelző
2. Külső hangszóró csatlakozó
3. GPS U1 felőli COM csatlakozó
4. D Ultimate központi egység felöli COM csatlakozó.
A kommunikációs kábel része még egy rövid, mindkét végén 2 érintkezős csatlakozóval ellátott sorbakötő kábel, melynek segítségével 2 db D Ultimate központi egység sorba köthető, így összesen 8 szenzorig bővíthető a lézeres egység.
A KIYO D Ultimate lézeres jelzőkészülék felismeri, ha sorobakötő kábellel két központi egység került összekötésre. Ekkor a KIYO GPS U1 azt a központi egységet tekinti az első szenzorokat befogadónak, amelyikbe közvetlenül csatlakozik. A sorbakötő kábellel továbbfűzött központi egységet a hátsó szenzorok befogadójának tekinti. Ennek akkor van jelentősége, amikor a GPS U1 bemondja, hogy melyik irányból érkezik a lézeres jelzés. (Egy CPU használata esetén az első szenzorokat az 1. és 2. portba, míg a hátsó szenzorokat a 3. és 4. portba kell csatlakoztatni.
